MacBook Air拆解:换电池容易了

1/28 外媒ifixit近期对苹果新MacBook Air进行了拆解,通过这种方式,去看看这个机器内部有什么特别之处。

2/28 开始拆解前先确定一下机型:13.3" led背光IPS视网膜显示屏,2560x1600分辨率(227 ppi) 1.6 GHz双核英特尔酷睿i5,集成英特尔超高清显卡617,苹果T2安全芯片,8GB LPDDR3 SDRAM,128GB RAM.

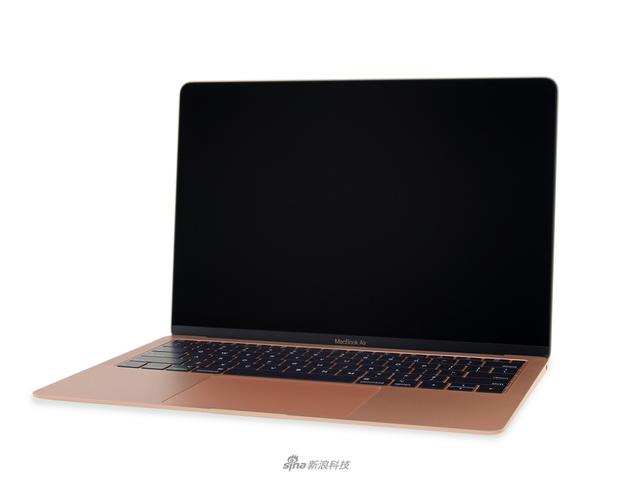

3/28 快速浏览一下新Air的外部特征,比如数字型号A1932,第三代蝶式键盘,细节到颜色匹配的五角螺丝。

4/28 从键盘这个角度看,它跟MacBook Pro有很多相似之处,除了厚度和Touch ID外,它们几乎没有什么区别。

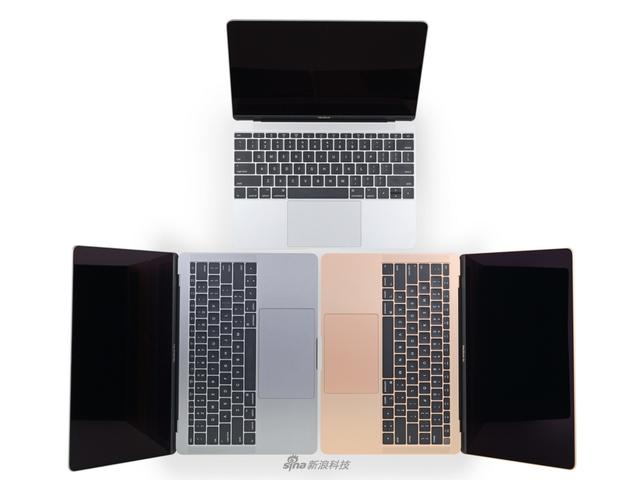

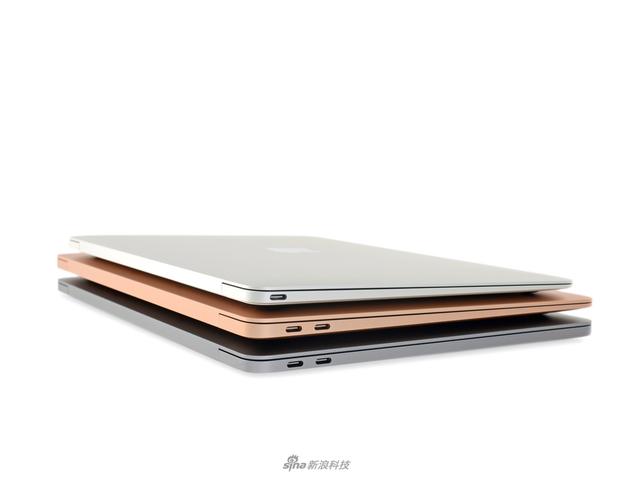

5/28 另外,尽管命名为“Air”,但相比之下,12英寸的MacBook更轻。

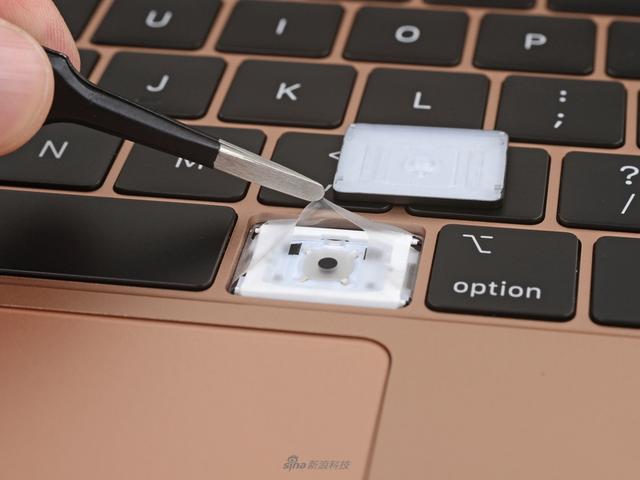

6/28 对,这代蝶式键盘的构造跟2018款MacBook Pro一样,也是有个薄膜的,防治进灰损坏。

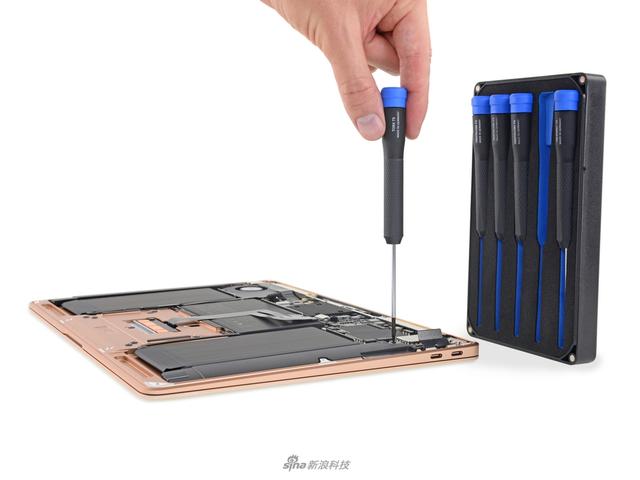

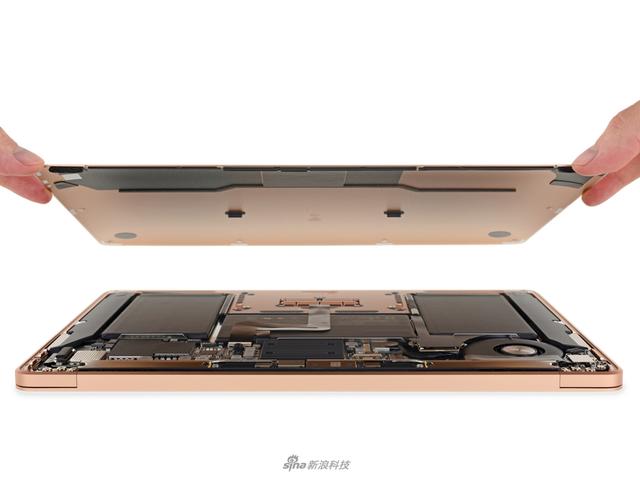

7/28 拿起后盖很容易,就是五颗螺丝,比起苹果其他产品容易太多了。

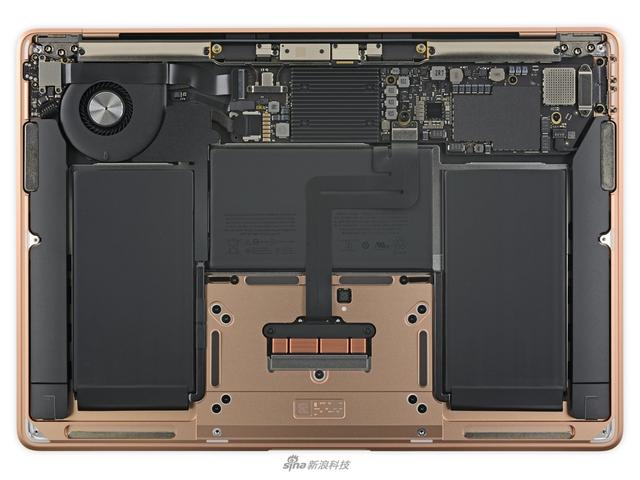

8/28 在机身里面,首先能看到,一个小小的主板,一个孤独的风扇,一对长长的喇叭,还有一个散热器。

9/28 6个T形螺丝把主板和一些排线连接在一块,当然,这很容易搞定。

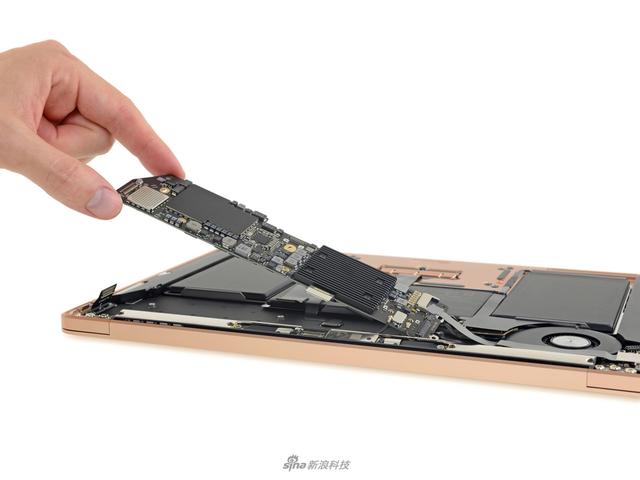

10/28 这就是Air的主板,看面积不大,也不像MacBook的那么小。

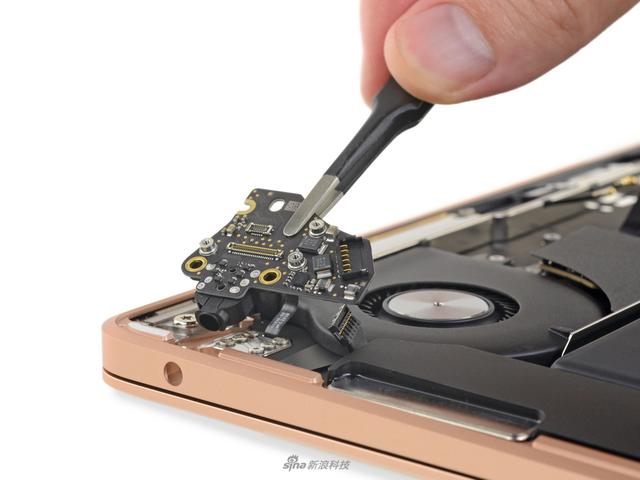

11/28 接下来,是另一侧,一个3.5毫米耳机插孔和一些连接扬声器和Touch ID的线。这是Cirrus Logic CS42L83A音频编解码器。

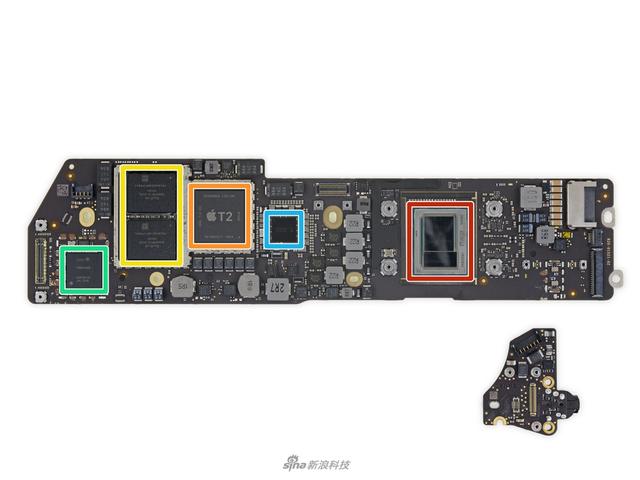

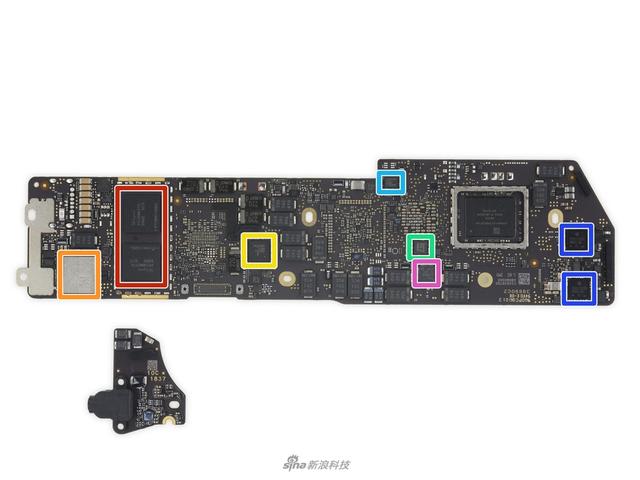

12/28 主板上有:英特尔 Core i5-8210Y处理器,苹果APL1027 339S00535 T2协处理器,SanDisk SDSGFBF12 043G闪存(128GB),英特尔JHL7540迅雷3控制器,另外蓝色是苹果自产的电源管理集成电路

13/28 主板的另一面,海力士生产的LPDDR3 RAM(总容量8GB,焊死在主板上,Wi-Fi模块,以及德州仪器CD32-15C00功率控制器等等。这次仍旧没有任何可升级的空间,包括主板,处理器,内存等都是焊死的。

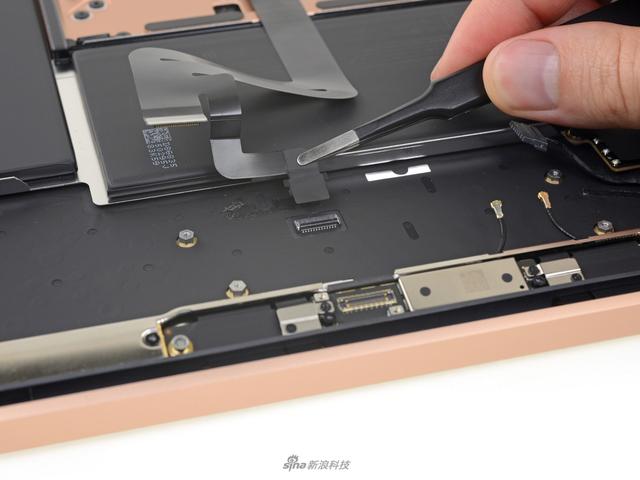

14/28 来看另一边,Thunderbolt 的接口,这次所有的端口都放在各自的小板上,很容易更换。

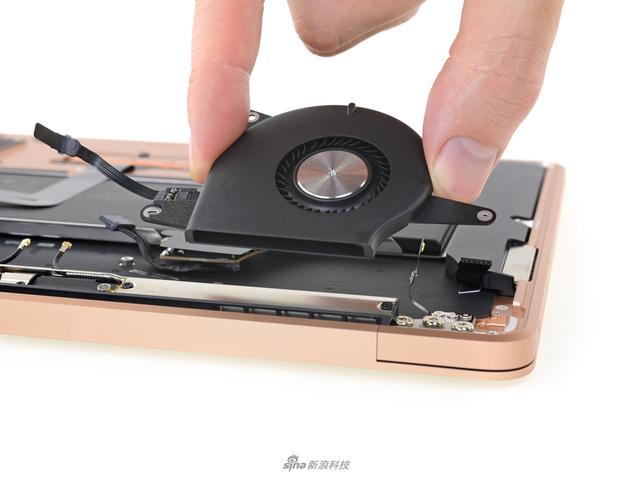

15/28 风扇不大,但总比12寸拿货都没有强多了。到目前为止,拆解都很简单。

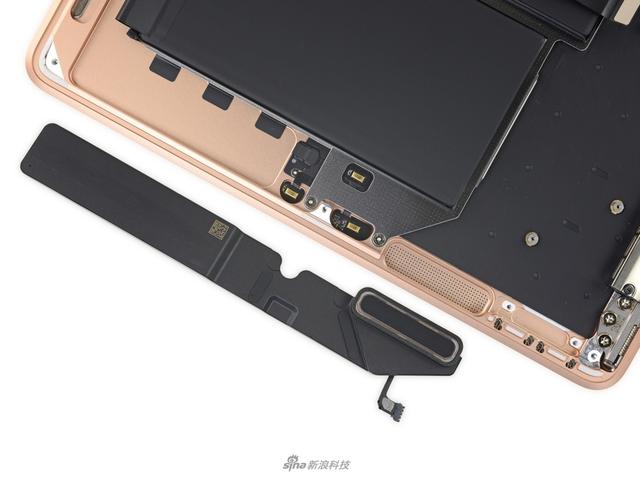

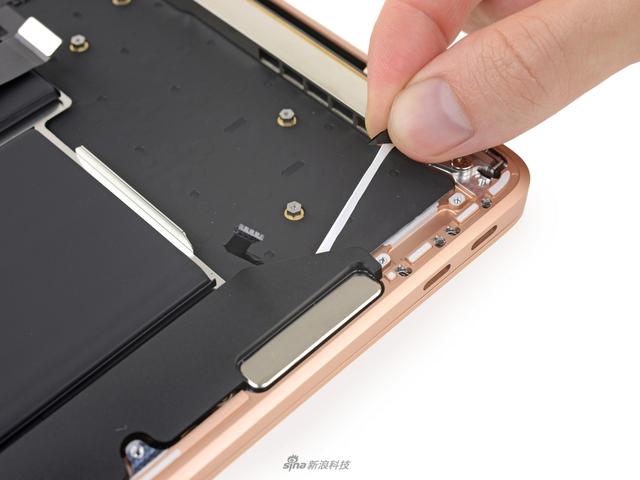

16/28 继续拆解,长条形的扬声器下发现了胶水,这感觉跟拆iPhone电池差不多。

17/28 还是希望厂商少用胶水,用螺丝的话,会让可修复度提升很多。

18/28 新款MacBook Air配备了模块化接口和抽拉式不干胶(跟iPhone粘电池那种类似),与苹果笔记本可修性不断下降的趋势形成鲜明对比。

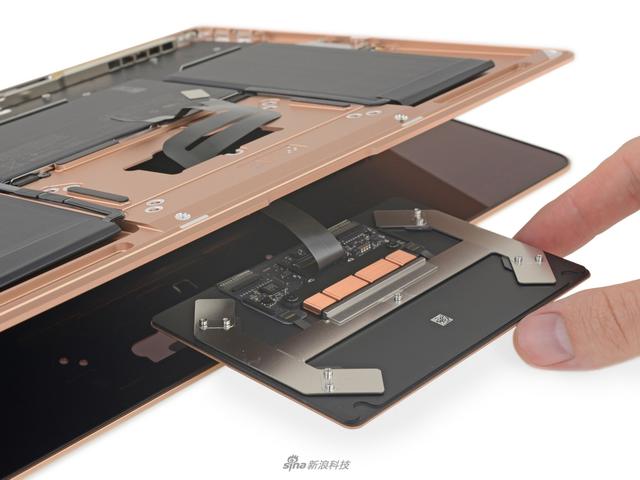

19/28 接着,我们把注意力转向触控板。与新款MacBooks Pro不同的是,MacBooks Pro拥有第一步可更换的触控板,这种触控板与键盘共用一条电缆,键盘被固定在主板下。

20/28 看来任何触控板维修,都必须先把主板移除。

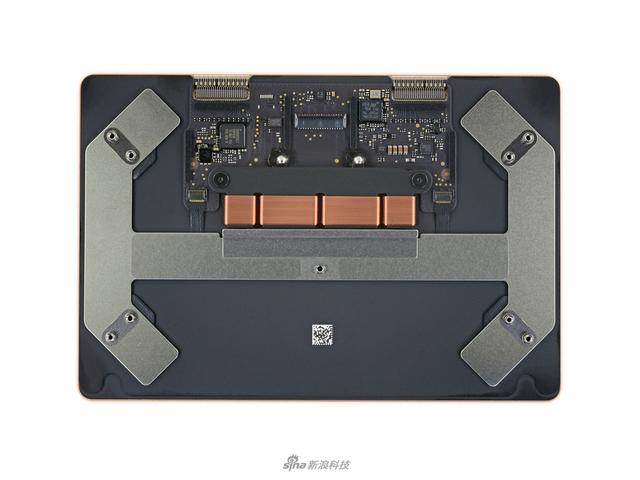

21/28 这触控板的形状仿佛某种战斗机……

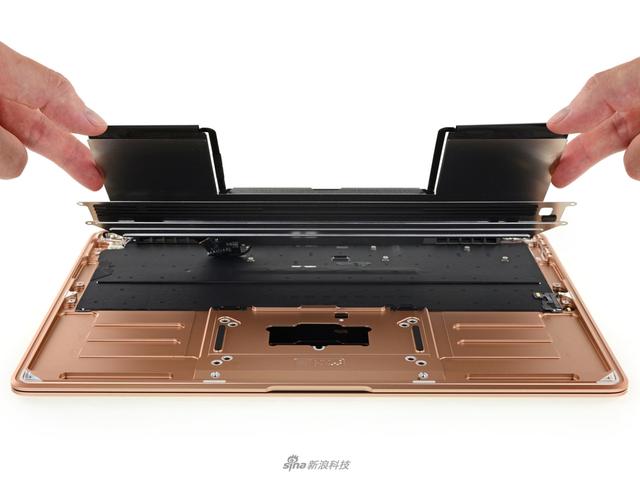

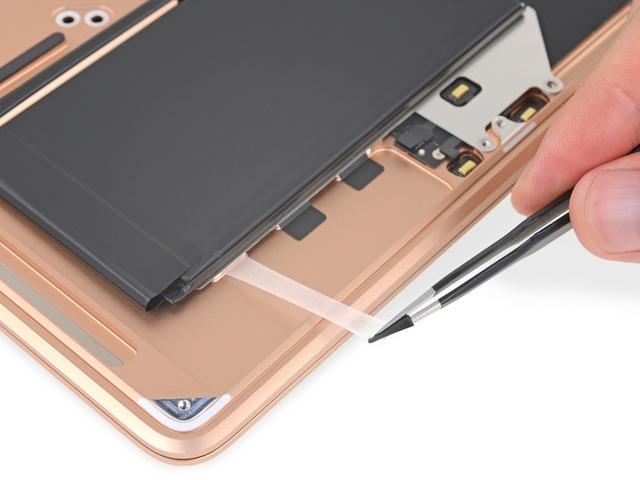

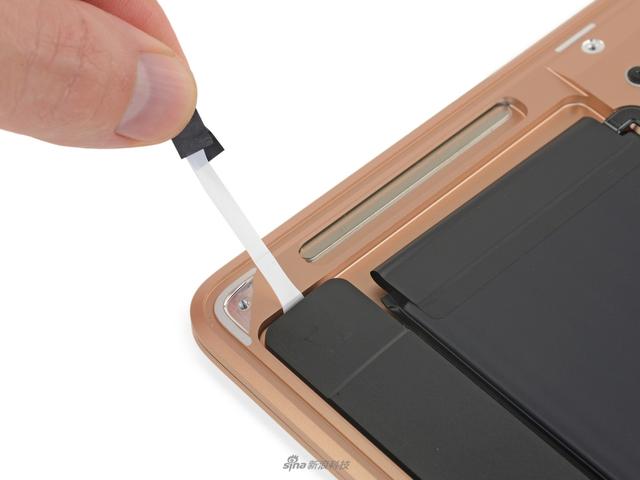

22/28 下面是电池,我们找到了4颗螺丝和6条拉取胶条来固定这个Air的电源包。

23/28 一个结实的框架支撑着电池,使拆解变得轻而易举。

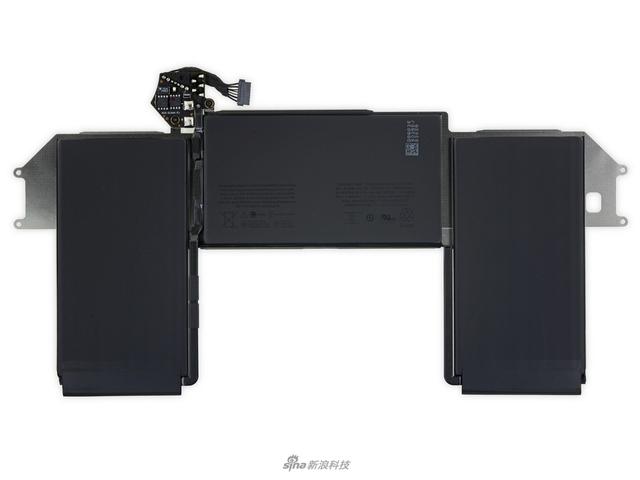

24/28 这电池有49.9瓦时,比戴尔的新XPS 13 (52 Wh)略小,但比微软的Surface 2 (45.2 Wh)和惠普即将上市的Spectre x360 (43.7 Wh)大。

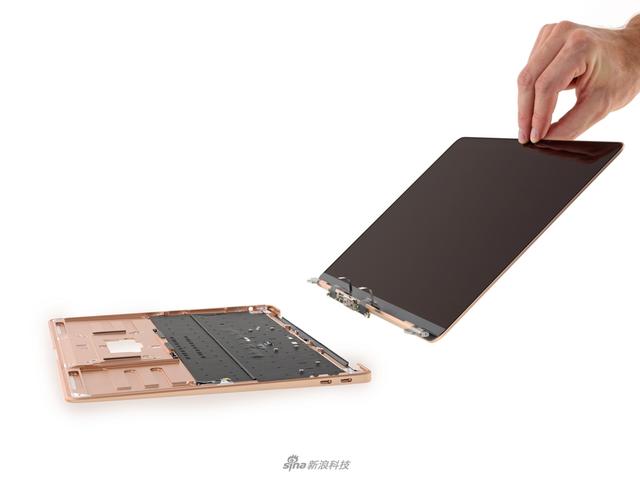

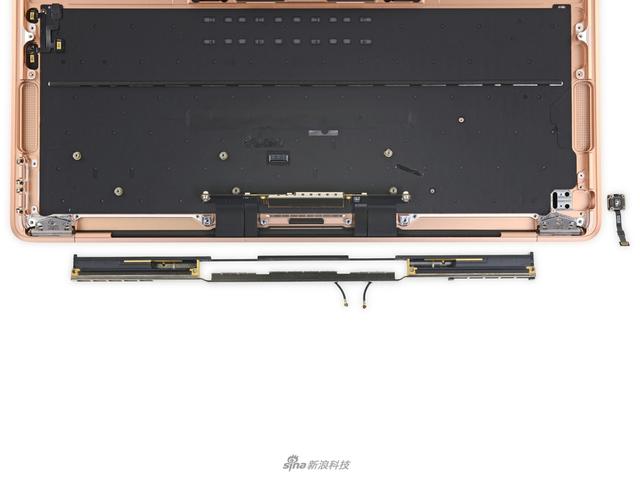

25/28 最后是Touch ID和转轴部分,它被几颗螺丝跟转轴固定在一起。拧开这几个螺丝,这次的Air也就拆解完毕了。

26/28 这款新的Retina显示屏与MacBook Pro系列几乎相同,主要区别在于峰值亮度只有300nit,而Pro有500个nit,另外它也不支持P3广色域。

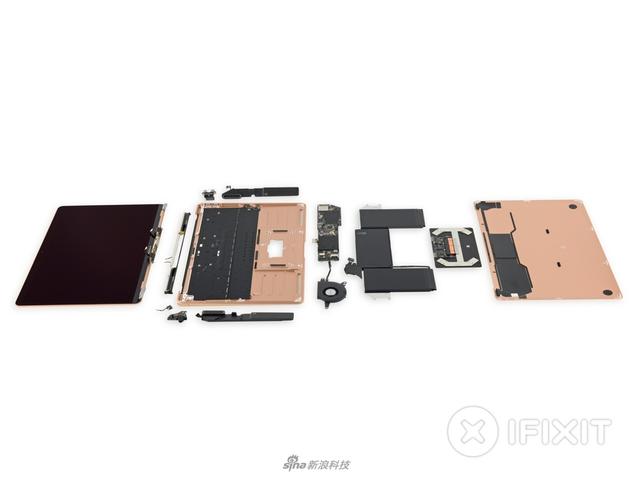

27/28 总结一下,新款MacBook Air配备了模块化接口和抽拉式不干胶(跟iPhone粘电池那种类似),与苹果笔记本可修性不断下降的趋势形成鲜明对比。

28/28 最后,它的可修复程度是3分,拆解不难,主要是1200美元以上的笔记本电脑仍旧不可升级,有点遗憾。
