三星Galaxy Note9拆解

1/18 外观上,Galaxy Note9和Note8几乎相同,那么,Note9是否值得买?三星的工程师在一年内究竟决定了哪些问题?我们一同来看一下来自国外网站HI-TEACH带来的Note9首拆图赏吧!

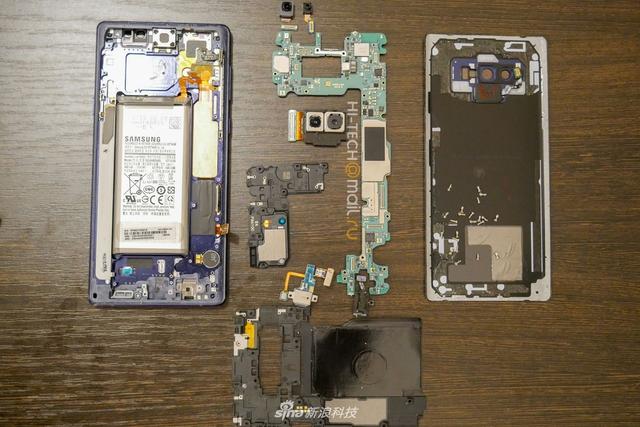

2/18 三星Galaxy Note9拆解主板。

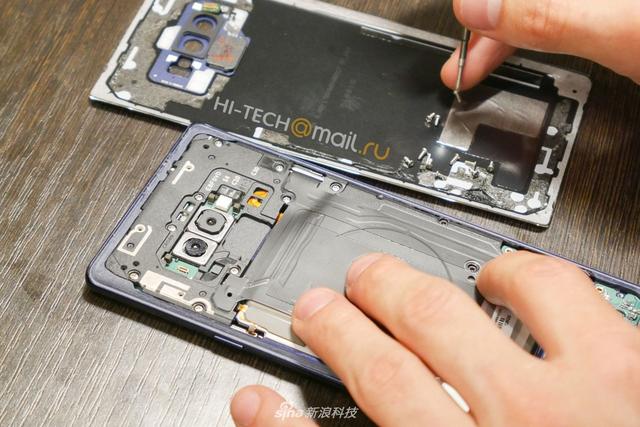

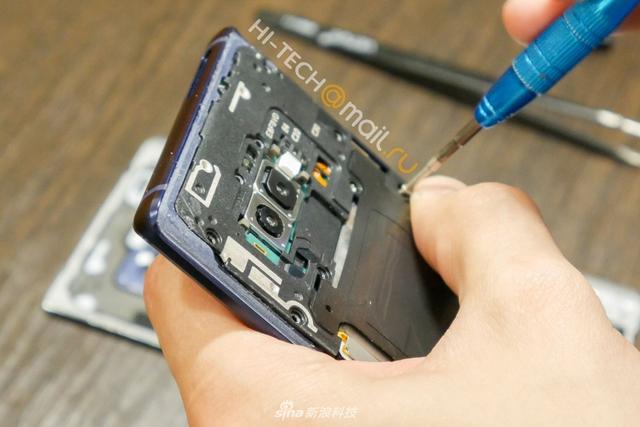

3/18 Galaxy Note9和Note8拆解方式相似,机身内几乎所有的元器件都是用胶水粘合的,两者都符合IP68级的防水要求。

4/18 Galaxy Note9和Note8充电接口的材质为橡胶,手写笔的收纳槽也是粘合的,乍一看,两者内部没有任何差异。

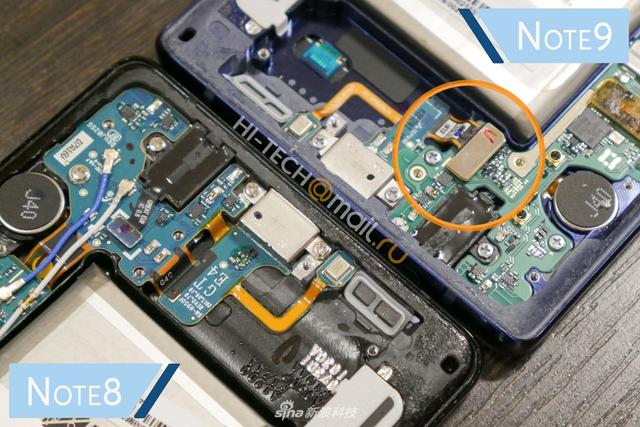

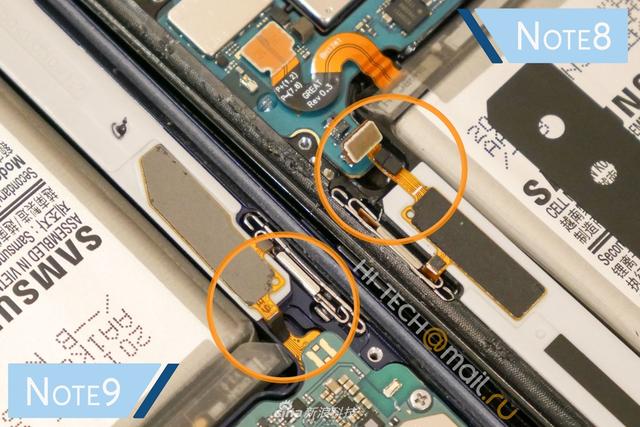

5/18 通过仔细对比,三星Galaxy Note9用于固定指纹扫描仪的连接器被移动到相机下方,这可能是内部结构比较大的变化吧。

6/18 除此之外,另一个比较大的变动就是三星Galaxy Note9的手写笔固定方式变了。

7/18 手写笔的固定方式在三星Galaxy Note9上变得更加稳固,但同时业更加灵活。三星Galaxy Note9的手写笔在手机跌落后可以弹跳出来,从而最大限度地减少损坏手写笔槽的风险。

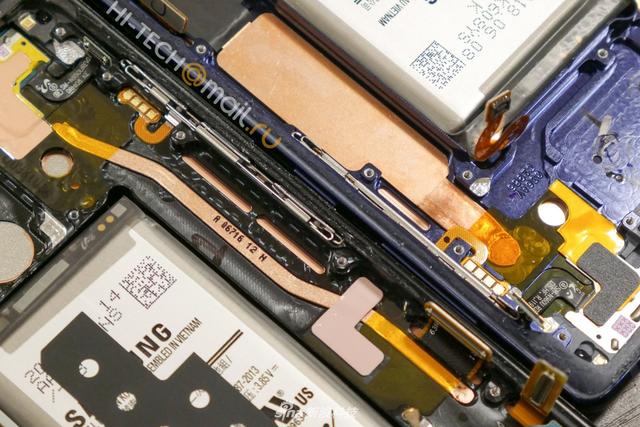

8/18 Galaxy Note9最大的改变就算是它使用了整个铜板进行热量的疏导,这个大部分笔记本的散热原理相似,而Galaxy Note8是通过普通的铜管进行散热的。

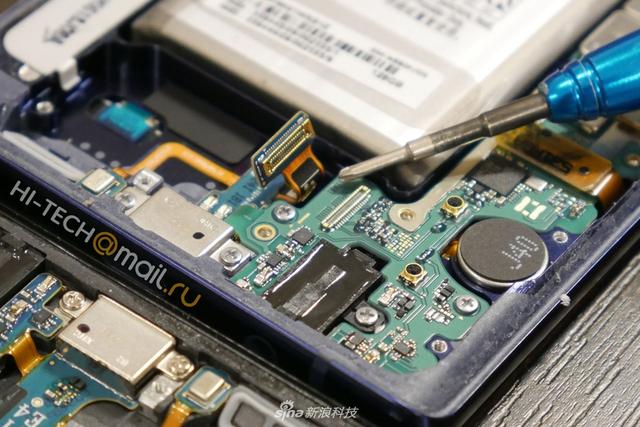

9/18 充电接口是智能手机中最常被破坏的元件之一。在Note8中,为了更换,必须拆除整个主板,而在Note9中,它通过一个排线固定到主板上,这就大大降低了维修成本。

10/18 三星Galaxy Note9的充电接口排线。

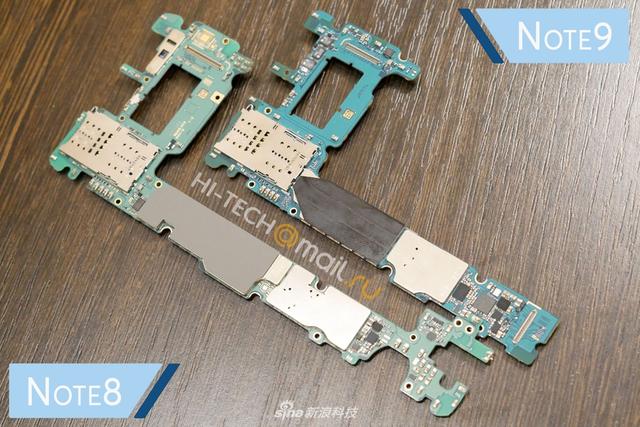

11/18 通过比较Note8和Note9主要元件的大小可以发现,Galaxy Note9的主板更加紧凑,在主板上有更少的元器件。

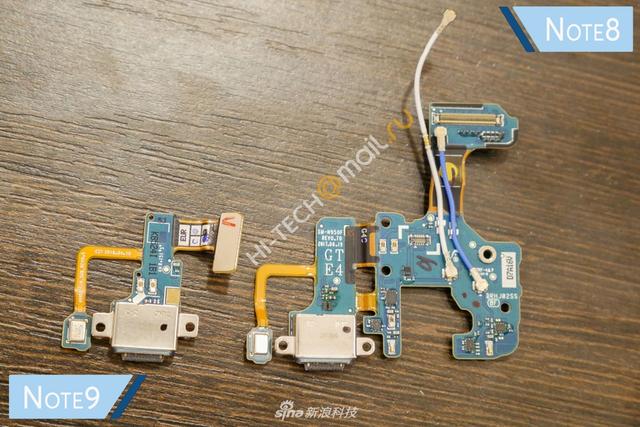

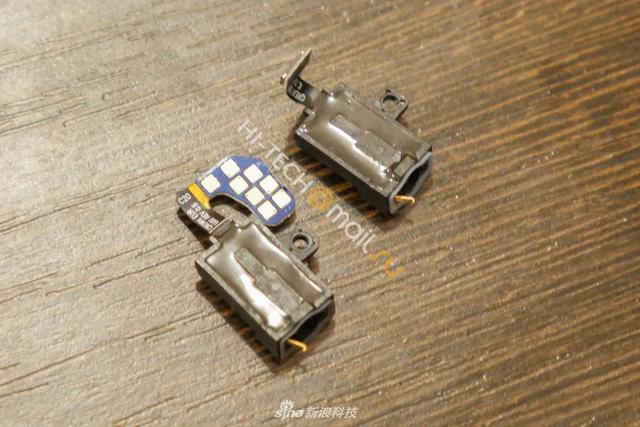

12/18 Galaxy Note8和Galaxy Note9的充电接口对比。

13/18 Galaxy Note9的扬声器尺寸较大,这可能会提升音质,但很大几率影响防水效果。

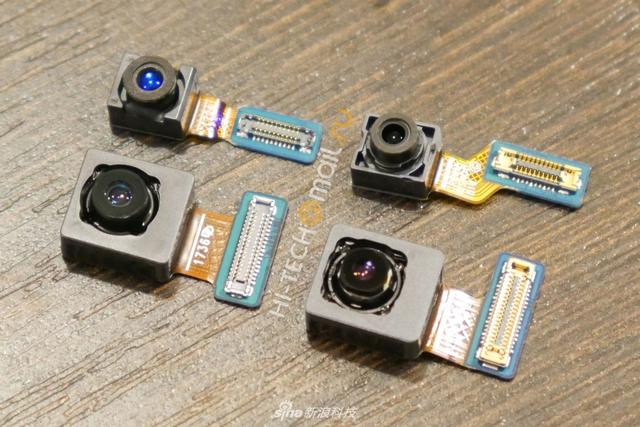

14/18 三星Galaxy Note8和三星Galaxy Note9的前置摄像头对比。

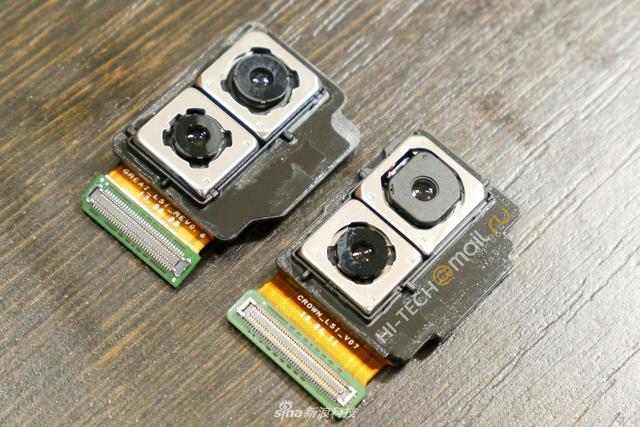

15/18 三星Galaxy Note8和三星Galaxy Note9的后置摄像头对比。

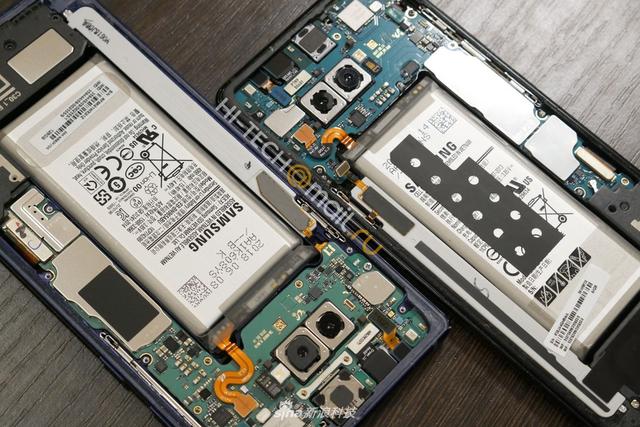

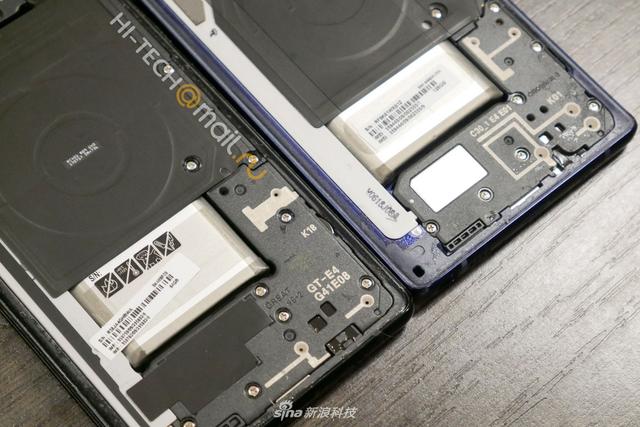

16/18 在手机尺寸相同的情况下,Note9的电池容量为4000毫安,它比Note8(3300毫安)更厚更宽,但这没有影响Note9的内部布局。

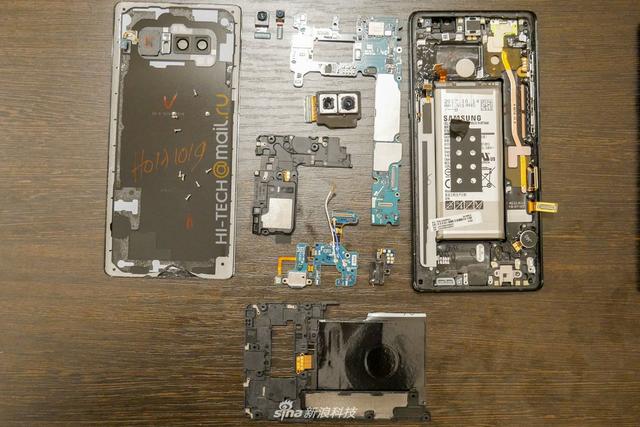

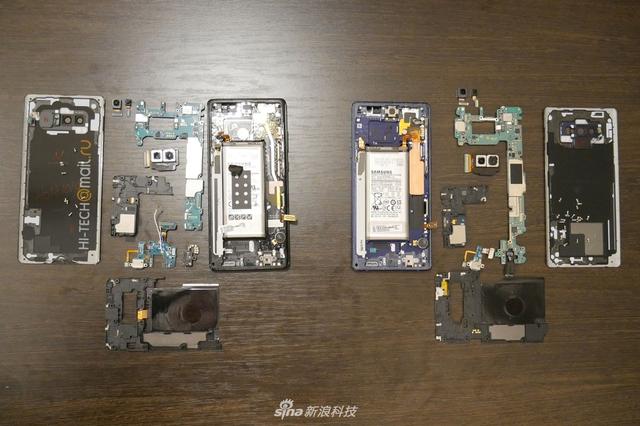

17/18 三星Galaxy Note8内部元器件。

18/18 这样看来,Note9在主板的集成度上要比前一代Note8更出色,同时在充电接口的处理上也降低了维修难度。整体来说内部大致相同,在增加了电池的容量和体积之后整机的尺寸并没有增加,并且更新了手写笔的安放槽,降低了损坏概率,散热也得到了大的更新。小伙伴们觉得怎么样呢?
